在工業自動化與智能制造不斷深化的背景下,工控機作為現場數據采集與設備控制的核心,正面臨越來越嚴苛的要求。本文帶來一則真實的客戶選型分享:某工業檢測設備企業為視覺檢測系統搭配一臺高性能工業嵌入式工控機,最終通過東田工控的精準匹配,成功滿足復雜應用需求,為項目穩定運行提供了有力保障。
一、客戶背景:搭配采集卡與視覺外設
該客戶長期從事自動化檢測設備制造,主要服務于電子制造、汽車零部件等行業的生產線。其最新項目需搭建一套基于機器視覺的表面缺陷檢測系統,系統中工控機需通過內置采集卡連接多個高清工業攝像頭與傳感器,實現實時圖像采集、算法處理與數據上傳。

二、客戶需求
經技術溝通,客戶核心需求如下:
操作系統:必須支持Windows 7系統;
內存與硬盤:16GB內存及1TB硬盤;
擴展能力:至少3個PCIe插槽,且信號版本需達3.0及以上;
環境適應性:抗震性好,適應工業現場振動環境;
接口豐富:滿足多路USB、網口等外設連接。

客戶特別強調,工業嵌入式工控機的采集卡必須是PCIe 3.0及以上接口,否則將直接影響圖像數據采集的穩定性。
三、東田解決方案推薦

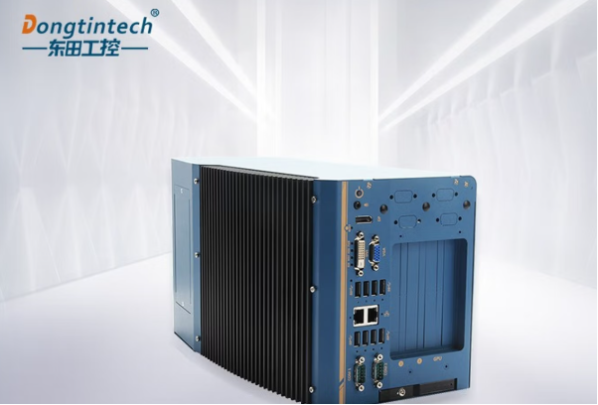

針對上述需求,東田工控推薦了DTB-3412-C246型號工業嵌入式工控機。該機型基于Intel C246芯片組,支持酷睿8/9代處理器,具備以下匹配優勢:
系統兼容性:完美支持Windows 7,客戶原有軟件無需更改;

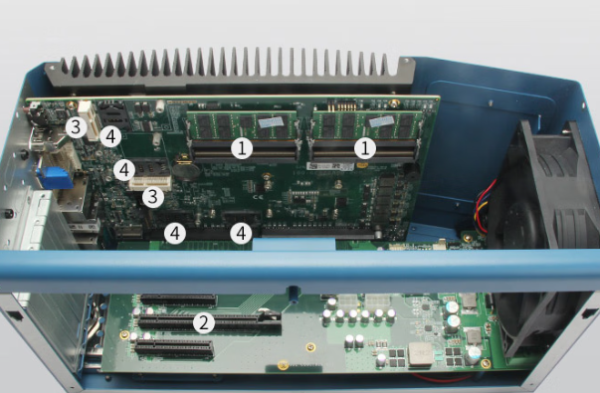

性能配置:提供4個DDR4內存插槽,最大支持128GB,客戶選用32GB遠超16GB要求;配備1TB SSD,并支持M.2及MSATA擴展;

PCIe擴展:整機配備2個PCIe X16與2個PCIe X8插槽,均為PCIe 3.0通道,完全滿足客戶“至少3個PCIe 3.0插槽”的需求,可同時安裝采集卡、運動控制卡等;
工業級設計:全鋁機箱無風扇散熱,支持8~48V寬壓直流輸入,抗震、防塵,適應嚴苛現場;

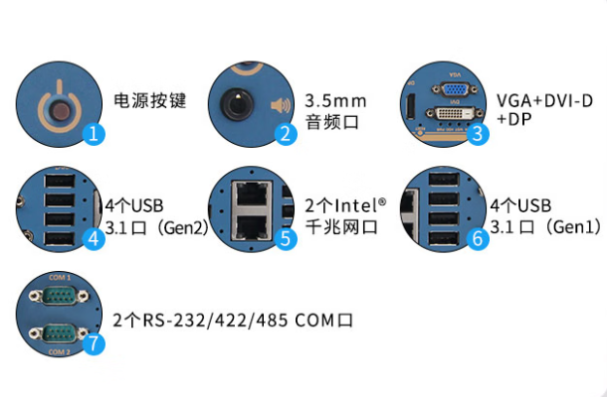

豐富I/O:前置8個USB3.1接口,后置雙千兆網口及COM口,輕松連接多個攝像頭及傳感器。
四、選型解析:PCIe 3.0擴展是關鍵考量
本案例中,PCIe擴展能力成為選型決定性因素??蛻舨杉ㄒ驪CIe 3.0及以上,原因在于高速工業相機連續采集高分辨率圖像時,對帶寬要求極高。PCIe 3.0單通道帶寬達8GT/s,遠高于PCIe 2.0,可有效避免圖像丟幀或延遲。DTB-3412-C246不僅提供4個PCIe 3.0插槽,且采用獨立通道設計,進一步提升數據安全性與系統穩定性。

五、結語
通過本次選型,客戶成功將機器視覺系統部署于生產線,所有采集卡、傳感器均穩定運行。
東田工控DTB-3412-C246作為一款專業級工業嵌入式工控機,以強勁擴展能力、工業級防護與靈活配置,精準滿足了客戶對PCIe 3.0插槽、抗震性、系統兼容性等多重要求。在智能制造持續推進的今天,工業嵌入式工控機已不僅是計算設備,更是連接感知與決策的關鍵樞紐。
